去年第四季度，我帮一家年GMV八千万的电商客户做数据诊断，对方IT负责人拍着桌子说：“我们三个月前花三十万上了库存管理系统，缺货率报表确实从8%降到了4.5%，看着挺漂亮。可客服部每天接到的催单电话一点没少，老板觉得数据造假。”我让他把系统后台的缺货订单明细拉出来，按原因字段做了个透视，结果发现，4.5%这个数字背后，真正因“仓位无货”导致的订单缺货确实下降了，但“系统库存显示有货、实际仓位找不到货”的缺货占比反而翻了一倍。不是系统没效果，是那张仪表盘只展示了“下降”这一面，却把真正的管理黑洞藏了起来。
这就是我想写这篇文章的原因。库存管理系统上线后，缺货订单占比这个指标的下降，需要用一种完全不同于常规BI报表的方式去呈现。不是画一根向下的曲线就叫“可视化”，而是要在下降趋势中，把原因、路径、风险边界、以及下降背后是否隐藏着新问题，全部摊开来看。接下来我会完整拆解我在多个项目中验证过的一套可视化方法，从指标拆解到图表选型，从异常识别到管理闭环，全部基于真实项目经验。
做了这么多年零售和电商客户的数据服务，我总结出一个很残酷的事实：大多数企业看到缺货率下降就满意了，却不知道这个“下降”有至少四个坑。
系统上线前，缺货的定义可能是“客服反馈的缺货订单数”，分母是全部订单。系统上线后，IT部门可能把缺货定义悄悄改成了“WMS回传的已发货但仓位无货的订单数”，分母变成“已审核通过的有效订单”。口径一收，数据自然好看，但业务问题一点没少。
这是最常见的“障眼法”。系统跑起来之后会产生大量新的异常类型，比如仓位库存不准导致的虚假有货、波次拣货逻辑错误导致的订单挂起、多仓库存同步延迟导致的超卖，这些原本不在统计范围内的“新缺货”，如果不单独拆出来，就会混在整体缺货率里，把老问题好转的信号放大。
有的企业上线一个月就急着出报告，拿上线第一周的数据当基线（那时系统还没磨合好，数据最烂），然后跟第八周比。下降幅度当然好看，但这反映的是数据清洗和流程磨合的效果，不是真正的库存管理能力提升。正常应该取上线前三个月稳定运行期的均值作为基线，上线后再观察至少一个完整补货周期。
有的“缺货率下降”背后，是仓库把安全库存水位整体拉高了30%。钱花在库存资金占用上，只是换了个名目。如果可视化方案不把库存周转率和资金占用一起展示，老板永远不会知道这个“下降”的代价是多少。
基于以上四点，我给自己做的每一个缺货可视化项目定了一条铁律：不允许单独展示缺货率的下降曲线，必须同时展示归因路径、异常类型结构、时间窗口说明和成本关联指标。这也决定了后续所有图表选型和布局逻辑。
这个框架是我在做了大约十五个库存数据看板项目之后沉淀下来的，核心思想一句话：结果的下降必须和原因的流动绑定在一起展示。我把整个可视化体系分成三层：总览监控层、归因诊断层、成本关联层。三层之间通过下钻逻辑串联，不允许跳层看数据。
这一层是给老板和运营总监看的，核心指标就一个，缺货订单占比的周度趋势。但我的做法和常规BI有个关键区别：
在趋势线上方，用色彩标记出每一个异常波动点的主导原因。具体做法是为缺货原因预设了六个标签：需求预测偏差、供应商到货延迟、仓位库存不准、系统对接延迟、人为操作失误、其他。每一天的数据点如果偏离了近三周均值超过一个标准差，系统会自动标红，并在悬浮框中显示当日缺货订单中占比最高的前两个原因标签。
这样做的好处是，老板看到的不是“这周缺货率又涨了”然后就去找供应链负责人开批斗会，而是“这周的波动主要来自供应商到货延迟，集中在华东仓的三个SKU”，可以直接锁定责任人和优先级。
这一层是整个可视化方案的核心，也是我最想展开讲的部分。传统的饼图或堆叠柱状图只能告诉你“缺货订单中XX原因占了30%”，但它说不清这些原因是从哪个环节分流过来的，一个订单可能在流转过程中经历过不止一种风险。
我在一个母婴品牌的项目中首次完整落地了这个思路。具体做法是用桑基图，左侧起点是“总订单”，中间经过三列分流节点：
第一列：订单状态分流。总订单→正常履约订单/异常订单。这个分流依赖WMS回传的履约状态字段。
第二列：异常类型分流。异常订单→仓位无货/仓位有货但拣货缺货/系统锁定无法下发/多仓分配超时。这需要WMS和OMS有完善的异常码体系，如果没有，需要在上线前先补这个基础工作。
第三列：根因分流。仓位无货→安全库存设置过低/补货周期过长/供应商延迟。仓位有货但拣货缺货→库位不准/员工误操作/盘点周期过长。
这样做完之后，管理者和数据分析师可以在30秒内识别出最大的“流量黑洞”。我那个母婴项目的案例很有意思，桑基图显示多条河流最终汇聚到一个节点，某款爆款纸尿裤的供应商延迟导致了一系列连锁缺货，占当月总缺货量的63%。如果没有这张图，运营团队每周花五个小时做Excel分析，也只能看到“缺货主要是纸尿裤”这个模糊结论，看不到根因在供应链端。
很多公司做好了前两层就停了，觉得已经足够。但我坚持要求每个项目必须做第三层，成本关联。缺货率下降可能有三个成本来源，每一个都必须可视化：
（1）库存资金占用成本：如果缺货率下降是靠提高安全库存换来的，那库存周转率和月均资金占用必须并行展示。
（2）履约效率成本：系统上线后如果为了降低缺货率而增加了波次拣货频次、增加了人员配置，人力效率和订单履约人均产出必须同步监控。
（3）客户体验成本：用“发货前缺货取消订单率”和“发货后缺货退款率”两个指标来分离。前者是内部运营问题，后者是客户体感问题，成本完全不在一个量级。
我在项目中的做法是用双Y轴组合图，左侧Y轴是缺货订单占比，右侧Y轴是库存资金占用金额，两条曲线如果同时下降，才是健康的；如果缺货率下降但资金占用上升，说明管理效果可能是“堆出来的”，需要标注为异常区间。
这部分想分享一下我在多个项目中反复遇到的坑，其中有些是我自己早年踩过的，有些是接手别人项目时发现的。每个误区都会导致管理层对“下降”这个信号做出错误判断。
这个坑非常隐蔽。举个例子：某客户双11期间缺货订单数从平时的每月200单飙升到800单，但总订单量从平时的5000单暴涨到30000单。如果只看缺货订单的绝对数量，800单当然很扎眼，但算一下缺货占比，平时的4% vs 大促期间的2.7%，其实是下降的。
我的做法很简单：缺货订单占比必须在总订单量的背景下展示，强制使用双轴图，左侧是缺货率百分比，右侧是订单总量。绝对不能只放一根缺货绝对数的柱状图给管理层看。用绝对数的话，大促期永远会被误判为“库存管理严重恶化”。
系统上线后，缺货的判断逻辑通常是：订单进入WMS→WMS分配仓位→仓位库存不足→标记缺货。但这个逻辑有个致命缺陷：如果仓位库存不准（有货但系统显示无货），系统不会标记缺货，订单只是被异常挂起，不在缺货报表里出现。
这类“系统看不见的缺货”才是客户真正有体感的，因为客服会收到催单，但报表上干干净净。我在项目中会强制要求加入一个衍生指标：“客服催单率=人工催单订单数/总订单数”，这条曲线如果和系统缺货率曲线出现了背离（系统缺货率下降但客服催单率上升），立刻就能暴露仓位不准的问题。
我见过太多企业用一张五颜六色的饼图，写着“缺货原因占比：采购延迟35%、预测不准28%、仓位不准22%、其他15%”。这个饼图最大的问题是，它无法展示各类原因之间的动态转化。比如采购延迟可能加剧仓位不准（因为到货错版导致库位混乱），预测不准可能进一步拉长补货周期，原因之间是网络状的，饼图却把它们当成互相独立的切片。
我的替代方案是用桑基图或者和弦图来展示原因之间的关联路径。如果实在需要展示占比结构，至少要用矩形树图代替饼图，因为树图可以承载层级信息，比如“采购延迟”下面可以细分到具体供应商和SKU。
月度均值可能是整个库存可视化领域最大的认知陷阱。一个SKU的缺货如果是脉冲式的，比如每个月集中在补货前的那三天缺货，其余27天都有货，月均值看起来没什么问题，但那三天集中爆发的缺货恰恰是客户投诉的高峰，而且那个时间窗口内的订单往往是这个SKU的核心用户下的单，破坏力极大。
我要求对所有A类SKU（用帕累托分析法圈出的前20%高价值SKU）做日颗粒度的缺货热力图。X轴是日期，Y轴是SKU，颜色深浅代表当日缺货量。这张图在月报里不会好看，但它能帮运营团队精准识别出补货节奏的问题，把“脉冲缺货”变成“平滑缺货”，从而在不增加库存水位的前提下显著改善真实客户体验。
以下内容来自我自己的项目选型经验，不贴官方文档，不讲Figure、Plotly这些工具的保姆级教程，只谈业务场景和图表类型的匹配原则。
传统BI喜欢给管理层做一个大仪表盘，一个指针指向“缺货率3.5%”，旁边用红黄绿灯表示状态。这种设计在2023年之后其实已经过时了，因为它只告诉你“现在怎么样”，不告诉你“目标是多少”和“差距在哪里”。
我在管理层日报和月度经营会材料中统一使用子弹图。子弹图天然适合展示实际值、目标值和区间范围的对比关系。比如缺货订单占比，我会设置三个区间：0-3%为优秀区间（绿色），3%-5%为正常区间（黄色），5%以上为预警区间（红色），然后用一条深色的进度条表示当前实际值。三个关键信息在五厘米的版面空间内全部呈现，不需要任何文字补充说明。
一个品牌如果开了五个以上仓库，传统做法是为每个仓库画一张缺货率柱状图，然后并排贴在屏幕上，仓库经理各看各的，老板切换窗口对比。这种做法效率极低，而且无法建立仓库之间的横向对标。
我的方案是用小倍数图表。八个仓库的缺货率趋势图用完全相同的X轴（时间）、Y轴（缺货率%）和色彩映射规则，整齐排列在一张A4大小的版面中。任何一个仓库的异常波动都会在视觉上自动跳出来，因为它的曲线形状和其他仓库不一样。这个做法的额外价值是：可以很自然地引入“组内排名”作为激励工具，比如在月度运营会上公开所有仓库小倍数图的截图，排名倒数的仓库经理自己会有压力。

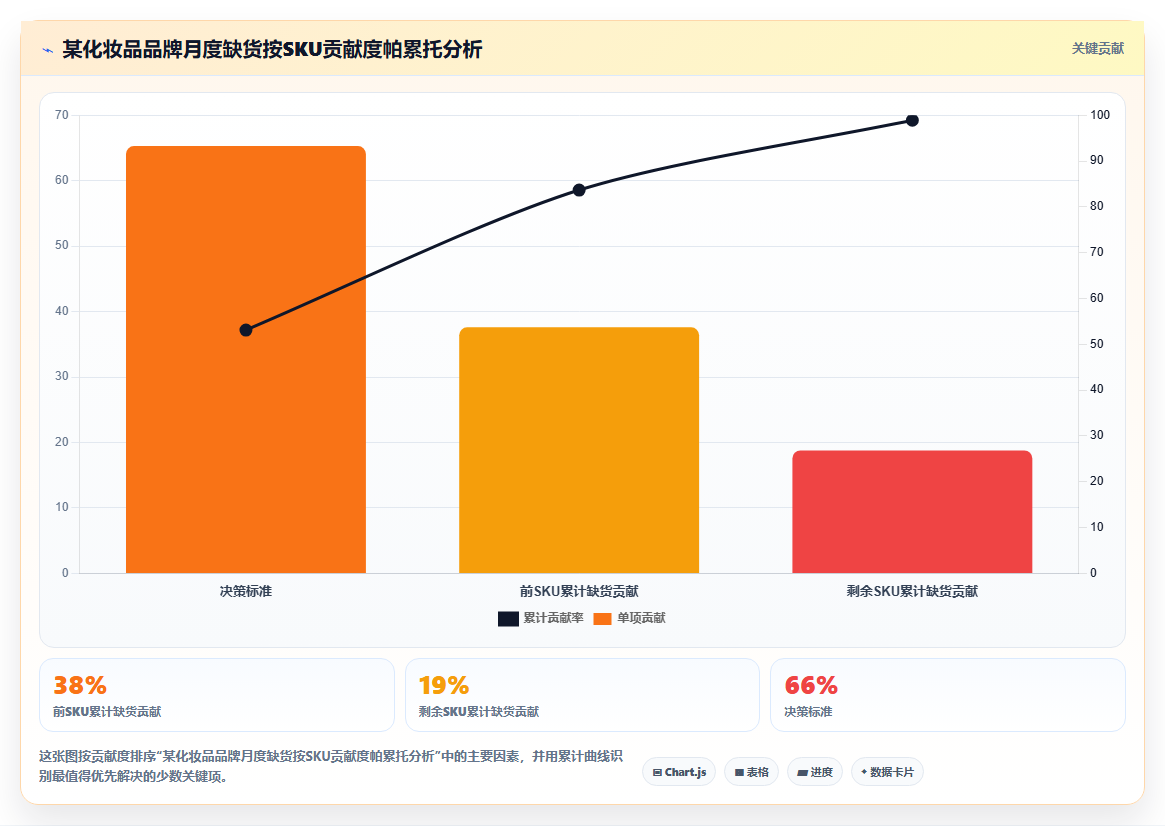

这是最经典但也最容易被遗忘的库存管理工具。当缺货率突然上升时，数据分析师的第一反应往往是按原因分类做占比，然后汇报“主要原因有三个”。我的经验是：直接做帕累托图，把缺货按SKU颗粒度从高到低排列，叠加累计占比曲线，一刀切出80%贡献度的SKU。
在某化妆品客户的项目中，产品条数有三千多个，月缺货订单总量在400单左右。帕累托图一拉，前42个SKU贡献了81%的缺货订单。这42个SKU中，有28个共用一个供应商，且这个供应商的交付准点率在上个季度严重下滑。如果不用帕累托图，这个关联性可能会被淹没在三千多个SKU的数据海里，等采购团队意识到的时候可能已经过了合同续签窗口。
可视化本身不是目的，目的是通过可视化驱动管理动作。我在项目中总结了三个让可视化结果落地的方法。
这是所有可视化工作的地基。如果系统里的缺货原因只有“缺货”这两个字，那任何高级图表都无力回天。我要求每个项目在上线前必须完成一套不少于六个维度的缺货原因标签，并且标签必须由一线操作人员在事件发生时实时打上，不能事后由分析师根据记忆补录。
标准标签集合：需求预测偏差、供应商到货延迟、仓位库存不准、系统对接延迟、人为操作失误、补货周期设置错误、多仓分配冲突、其他。每个标签下可以再展开二级分类，但一级标签控制在八个以内，保证一线人员能快速判断。
标签质量直接影响后续所有归因可视化的准确性，这件事我投入的时间可能和搭建看板本身一样多。标签体系做不好，桑基图、帕累托图、热力图都只是形式。
可视化看板不能只是一面数字墙，必须绑定“谁看到了什么、在多长时间内、需要做什么”。我的标准做法：
系统刚上线时，标签准确率往往不到60%。我在第一个月会每周拉两组数据做对比：系统自动标记的缺货原因 vs 我人工逐单复核后的真实原因。差异超过15%就说明标签体系或打标流程有问题，需要介入调整。这个人工校准阶段是建立可视化信任的关键，跳过这一步直接出看板给老板看，翻车概率极高。
做了这么多库存可视化项目之后，我最大的体会是：缺货订单占比下降的数字本身一文不值，真正值钱的是下降背后的归因路径、下降的成本结构、以及下降过程是否掩盖了新风险。一张好的可视化作图，应该让管理层在30秒内既能确认方向是对的，也能看到这条路上的坑在哪里。
如果你所在的企业正在或即将使用库存管理系统，我给出三条可以直接执行的建议：
第一，立即检查当前缺货报表是否只展示了下降曲线。如果只有一根向下的线，上面没有任何波动原因标记，没有成本关联指标，没有异常结构拆解，这张报表是不及格的，它在帮你掩盖问题而不是揭示问题。
第二，回去建立缺货原因标签体系。先从六个一级标签开始：需求预测偏差、供应商延迟、仓位不准、系统延迟、人为失误、其他。确保一线操作人员在看到缺货事件后的十分钟内打上标签，不能等到月底再由分析师批量处理。这件事是所有高级可视化的地基，没有它，桑基图和帕累托图都用不了。
第三，下次月度经营会上，把缺货率报表和库存资金占用报表并排放在一起。如果缺货率下降伴随着资金占用上升，主动向管理层说明：这个下降是用多少额外库存成本换来的，以及后续有没有其他更优的降缺货路径（比如从优化补货周期入手而不是一味加安全库存）。
数据可视化不是为了让PPT更好看，是为了让管理者在看到数字的那一刻，同时看到数字背后的业务动作。缺货率的下降不是终点，把下降拆开、看清、算量、追责，才是整个流程的价值所在。
很多教程直接说缺货订单数除以总订单数，但我们公司有预售订单、补发订单，分母该不该包含这些？分子是拍下未发货的订单还是后来退款因缺货的订单？我在实际落地时遇到了口径不统一的坑。
定义口径是落地第一个雷区。我服务的一家年GMV 8亿的服饰品牌，上线库存系统前手工账缺货率显示2%，系统上线后突然跳到5.8%，老板差点拍桌子。后来发现是分母定义问题，手工账只统计了天猫旗舰店现货订单，而系统接入了全渠道（包括预售、微商城、补发）。
我建议按以下规则统一： – 分子：因库存不足导致在承诺发货时间内无法履约的订单。重点排除：①用户主动取消的自然流失；②预售订单（已在详情页标明发货时间）；③系统自动标为“缺货”但实际3天内能补货的超卖订单（需业务确认容忍期）。
对比上线前后6个月数据，调整口径后缺货率从5.8%回落到3.2%，老板才接受了“以前数据是美化过的”。建议可视化时直接标注口径说明，比如柱状图下方注明“分母=有效订单数（排除预售&刷单）”。
我们上了一个WMS，结果缺货指标从3%跳到8%，老板问我是不是选错了系统。但我怀疑是数据口径变了，或者系统暴露了之前手工账的隐藏问题。怎么判断和可视化解释？
这其实是好事，系统在给你“刮骨疗毒”。我遇到的一家跨境电商企业，上线前手工报表缺货率2%，系统上线首月飙到11%。拆解后发现：①手工账只记录发了货的订单，缺货订单直接手工取消不录入系统；②盘点周期由周改为实时，系统每天更新库存，销售部门来不及调整活动预告。
可视化上我用一张“时间轴趋势+事件标注”折线图破了局： – X轴：上线前后各3个月（按周） – Y轴：缺货订单占比 – 在图例上用彩色竖线标记事件：上线日、第一次库存盘点、安全库存参数调整、采购周期变更 – 增加辅线：手工账历史数据（虚线） 结果一目了然：上线前手工账数据是一条平坦的2%线，系统数据刚跳高但随后八周内一路降到4.5%。
关键转折点出现在“调整安全库存参数”事件之后，说明不是系统问题，而是原有流程掩盖了真实缺货。向老板汇报时带这张图+文字说明：“系统用数据告诉我们，过去每年其实损失了9%的订单，现在正在快速收窄。” 后续三个月持续降至3%，老板反而主动要求加大系统投入。
老板只看一眼总趋势图，但我想让他看到是哪个仓库、哪个品类改善最大，这样才能证明我们管理动作有效。有没有一种可视化能同时展示总体下降和深入归因？
用瀑布图（Waterfall Chart）最直接。去年我为一家连锁便利店做优化，缺货占比从5.2%降到2.1%，老板要求三页PPT讲清楚。
我用一张瀑布图把所有原因放进去： 起始柱：上线前总体缺货率5.2% ↓ 按贡献大小排列： – 冷鲜品类（供应商直送日配改善） → 减少1.3% – 华东仓库（补货频率从周改日） → 减少0.9% – 包装食品（安全库存系数从1.2调至1.5） → 减少0.6% – 其他零散改善 → 减少0.3% = 终点柱：2.1% 瀑布图的特点：每一段阶梯都带标签说明“动作+降幅”，老板能一眼看到哪个动作回报最高。
如果需要同时对比仓库维度，用热力图矩阵：横轴=周数，纵轴=仓库/品类，颜色深浅=缺货率（绿色低红高）。我把它放在瀑布图旁边做辅助，每周更新，运营团队会盯着红色格子主动发邮件问“为什么XX仓库连续三周颜色变深”。这种归因可视化比单看一条折线更利于决策。
我看月度数据忽高忽低，比如这个月2.1%，下个月3.5%，再下个月1.8%。系统说优化有效，但我觉得只是波动。怎么用可视化方法判断趋势？
直接看月度数据很容易被噪音欺骗。我帮一家快消品牌做过验证：他们月缺货率在1.5%~4.0%之间大幅跳动，运营总监认为改善无效。我用控制图（Control Chart）重绘后，才发现其实均值已经从3.2%降到了2.3%，只是波动大导致错觉。
方法：取上线前12个月的周数据，计算均值（μ）和标准差（σ），然后设定上下控制限（通常为μ±3σ）。把上线后的周数据叠上去： – 如果数据点大部分落在控制限内，且没有连续7个点在均值同一侧 → 波动属于正常随机变异，还要继续观察。
我把控制图贴在团队日报上附加标注：“自第8周起连续12周低于历史均值，改善信号可信度>95%”。运营团队从此不再争论“这个月是不是意外”，而是开始讨论如何缩小波动范围。推荐工具：Power BI或Excel的统计图表插件，几分钟就能生成。
可视化时务必在图上注明控制限数值和样本周期，让管理层具备统计直觉。
