去年夏天，我在西北某风电基地看到这样一个场景：中控室大屏上显示风机齿轮箱油温正在缓慢上升，但现场运维团队发现这个告警时，风机已经在高温状态下运行了整整6分钟。不是没人监控，而是数据从传感器到BI大屏，跑了整整4分半。对于齿轮箱这种关键部件，6分钟的高温足以让油品性能衰退10%以上，而运维团队本应在第30秒就收到预警。这不是设备问题，是数据管道的问题。过去三年，我和团队帮助11个风电场完成了BI平台的实时化改造，踩过协议适配的坑、吃过时间戳不对齐的亏、也验证了不同流处理架构的边界。这篇文章想跟你聊聊，能源行业BI平台要真正接入毫秒级传感器数据，到底该怎么做，哪些坑可以提前绕开，什么样的架构才算真·工业级。
很多团队上来就问：“你们的延迟能到多少毫秒？”这个问题本身没错，但它把方向带偏了。BI场景的实时性不是一个绝对的速度问题，而是一个数据可解释性问题。
我们在一个装机200MW的风场做过实测：从OPC UA服务器采集到Kafka，经Flink处理，再推送到BI前端的WebSocket接口，端到端延迟能控制在380ms以内。但这380ms只是“管道速度”，并不代表BI仪表盘每380ms就刷新一次。实际上，我们设置的是1秒聚合刷新，因为单点毫秒级数据对运营决策几乎没有意义。运维指挥中心需要的是“过去30秒内的振动烈度变化趋势”，而不是“这一毫秒振动值是多少”。
所以我的核心结论是：毫秒级接入的价值在于让BI平台拥有足够的原始数据密度来做精准的时间窗口聚合和模式识别，而不是把毫秒级数据直接甩到人眼前。追求的是数据从设备到计算引擎的“无损、对齐、可解释”，而不是单纯的管道速度。
这句话可能和很多技术方案文档的写法相反，但它是我踩了两年坑之后最想说的第一句话。
为了让后面的技术讨论有具体的语境，我先还原一个真实风场的传感器数据链路。这不是架构图上的理想模型，而是我们2024年在内蒙古某项目上实际碰到的现场情况。
一台典型的2MW双馈异步风机，全身大概有120-180个传感器测点，包括振动传感器、温度传感器、转速传感器、油液传感器、电压电流互感器等。这些传感器的采样频率差异极大：

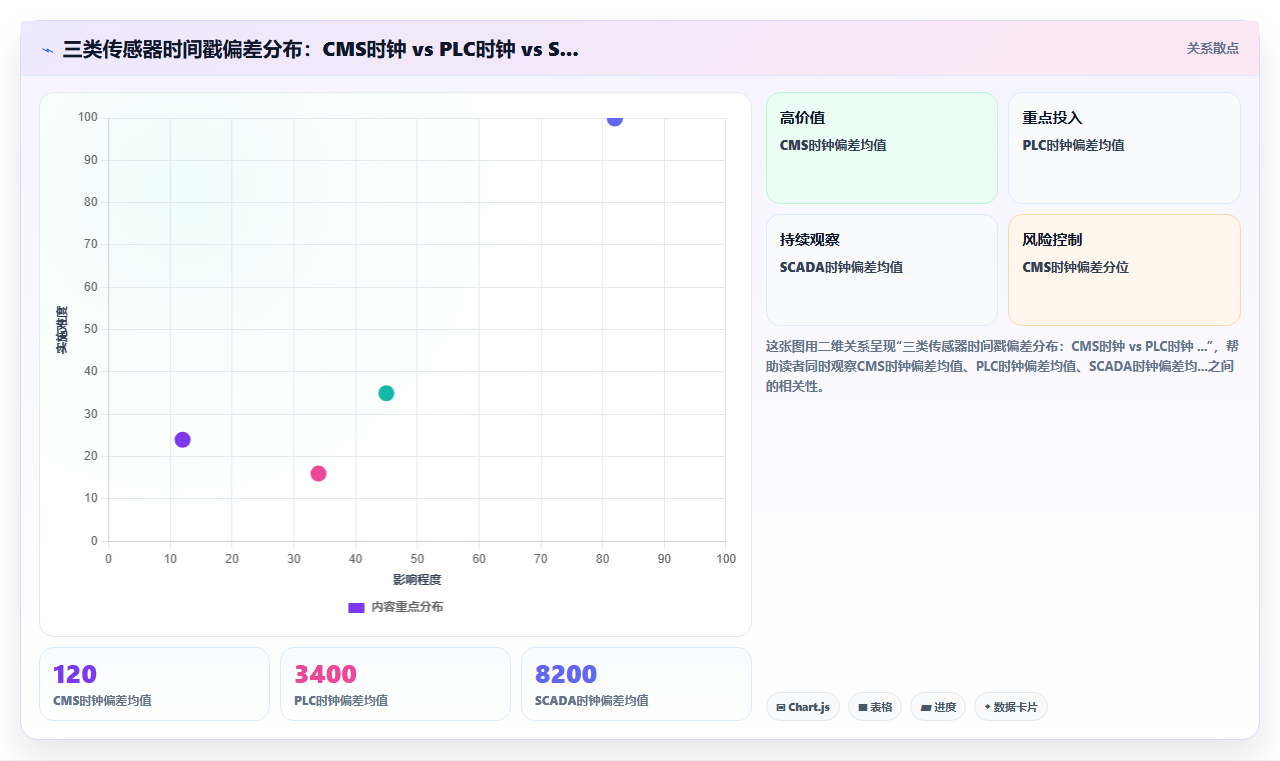

问题来了：这些传感器不是统一授时的。振动传感器的时间戳来自CMS系统的NTP对时，温度传感器可能跑的是PLC本地时钟，SCADA数据又走的是风机主控的时钟。三套时间体系之间，偏差能从几百毫秒到几十秒不等。如果你不做时间对齐，直接把数据灌进BI，就会出现“振动已经超标了，温度还在正常范围”的假象，实际上它们发生在同一时刻，只是时间戳差了8秒。
现场的设备品牌混杂。主控PLC可能是巴赫曼的，CMS是SKF或魏德米勒的，SCADA系统可能是金风自研的，还有单独安装的第三方振动监测盒子。通讯协议从Modbus TCP、OPC UA、IEC 61850到私有Socket协议，应有尽有。
很多方案会说“用OPC UA统一接入就行了”。实际上，老旧机型的PLC根本不支持OPC UA，需要额外加协议转换网关；而CMS系统的OPC UA接口有时候只暴露了聚合后的特征值，原始高频波形数据走的是厂家自己的二进制协议。这意味着你必须在边缘侧就完成协议适配和数据标准化，不能指望所有设备都乖乖讲同一种语言。
即使数据已经进了Kafka，用Flink拉起来了流任务，还有一个致命问题：BI平台不理解工业数据的上下文。比如“发电机前轴承温度”这个字段，在CMS系统里叫“GenBrgTempFront”，在SCADA里叫“GEN_BRG_TEMP_1”，在振动监测系统里可能压根没有直接的温度测点，而是通过加速度传感器采集后经过算法反算出来的。BI平台如果只是把不同来源的数据按字段名硬拼，永远拼不对。
这引出了我的第二个核心观点：毫秒级接入的技术瓶颈不在于流计算引擎本身，而在于工业数据的语义层标准化。Kafka+Flink只是手段，真正需要投入精力的是构建一套覆盖设备、测点、量纲、时间基准、聚合逻辑的标准数据字典。
在多个项目的技术交流中，我发现甲方和集成商反复踩进同样的认知陷阱。拆解这三个误区，能帮你看清真正的难点在哪。
Flink确实是当前流处理的事实标准，但在有工业协议适配需求的风电场景下，Flink只是数据管道中段的一个环节，管不了头尾。头部的协议解析、数据清洗、时间戳校准需要在边缘网关完成，尾部的BI数据服务层还需要处理连接管理、推送策略和前端渲染效率。
我们做过一个对比测试：同一套Flink任务，分别消费“经过边缘网关清洗对齐后的数据流”和“直接从Kafka原始topic消费的数据”。前者的Flink算子复杂度降低了60%，消费延迟从520ms降到了380ms，而且不再需要为处理乱序数据配置复杂的水位线策略。差距不在Flink本身，而在上游数据的质量。
当前主流BI工具（FineBI、PowerBI、Tableau）确实支持WebSocket或API实时连接，但它们的设计思想是“拉”模式：BI前端定时请求数据。问题在于风电的告警场景需要的是“推”模式，当Flink的CEP规则检测到振动模式匹配，应该主动把告警事件推送到BI前端并触发视觉高亮、声音报警和工单系统联动。
我们2023年接的一个项目，客户用BI自带的1秒刷新频率拉取API，想实现“实时监控”。结果风场300台风机，每台30个重点测点，1秒拉一次就是9000次API调用/秒。BI服务器的网关直接被打满，前端页面反而卡死。最后我们把架构改成“定时拉取仪表盘汇总数据 + CEP主动推送告警事件”，API调用量降了85%，告警响应速度反而从平均3.2秒降到了1.1秒。
很多智慧风场项目喊着“全量数据存储”，2560Hz的振动数据全存，一年下来一个风场的原始数据量超过200TB。实际上，BI场景需要的数据和机器学习模型训练需要的数据是两回事。BI看的是趋势、异常和KPI，完全可以用分层存储策略：原始波形数据保留3-7天用于回溯分析在本地边缘节点，1秒聚合数据保留6个月在时序数据库，5分钟聚合数据永久保留在数据仓库。这样存储总成本可以降到全量存储方案的12%。
基于前面的场景还原和误区拆解，接下来给出我经过三个以上项目验证的架构判断。这套架构不是一个技术选型推荐，而是每个层次必须解决的核心问题和取舍原则。
（1）协议适配和标准化： 边缘网关需要同时对接Modbus TCP、OPC UA、IEC 61850和私有协议，把所有数据转为统一的JSON或Protobuf格式。关键不是用哪种序列化格式，而是每条数据必须携带统一的数据头，设备ID、测点编码（遵循KKS或自定义编码体系）、采样时间戳（GPS授时基准）、数据质量标识（好/可疑/坏）。
（2）时间戳重打： 边缘网关在接收到数据的第一时间，用GPS/PTP授时时钟给数据点打上统一的时间戳，并且保留原始时间戳作为参考字段。这一步的意义在于：后续所有流计算的时间窗口都基于统一时钟，不会再出现8秒偏差的问题。
（3）数据质量标记： 边缘侧需要做基本的信号质量判断，比如振动传感器输出值连续100ms为0，打上“疑似冻结”标记；温度传感器输出瞬时跳变超过50°C，打上“疑似脉冲干扰”标记。这些标记不丢弃数据，而是随数据一起流转，下游Flink任务可以根据标记决定是否参与窗口计算。
流处理层我直接选型Flink，不为别的，就因为在这类场景下它的事件时间语义和状态后端是目前最成熟的。但有几个设计细节决定成败：
（1）水位线策略要区分测点类型： 振动数据密集，允许水位线延迟500ms；温度数据稀疏，水位线延迟可以放宽到5秒。如果给所有数据流设置同一个水位线延迟，要么密集数据算得太慢，要么稀疏数据因为等待超时而被丢弃。我们在Flink里用了多流分治的策略，按测点类型拆成不同的DataStream，各自配置水位线。
（2）CEP规则要分层： 不要把振动频谱分析这种重计算塞进CEP。正确的做法是：第一层Flink做简单的阈值和趋势规则（如“连续10秒温度上升且斜率>0.5°C/s”），第二层把疑似异常的时间窗口数据推送到Python/Flink ML做频谱分析和模式识别，结果再回写到告警流。这样既保证了Flink的吞吐，又让机器学习有足够的上下文窗口。
（3）状态后端选RocksDB，不是内存： 风机状态数据需要长时间窗口（比如30分钟滑动窗口做温度趋势分析），状态体积会很大。用内存状态后端扛不住，必须上RocksDB。我们实测在同一台机器上，RocksDB状态下Flink可以稳定处理200台风机的流数据，而内存状态在120台时就OOM了。
（4）输出不要直接写库： 很多人习惯让Flink把计算结果直接写入InfluxDB或TDengine。但在高并发写入场景下，时序库可能成为瓶颈。我们在中间加了一层Redis Stream作为缓冲，Flink输出先到Redis Stream，再由一个独立的消费进程批量写入时序库。这层缓冲让写入吞吐提升3倍，而且即使时序库短暂宕机，告警数据也不会丢失。
服务层是我认为最被低估的一层。很多架构方案写到“数据进入时序库，BI工具连接展示”就结束了。实际上，毫秒级数据的价值最终要在BI前端形成闭环才能兑现。这个闭环包括三个动作：
（1）实时仪表盘： 使用1秒聚合数据，通过WebSocket推送到前端。但注意不是全量推送，而是只推当前可视范围内的测点。前端组件设置虚拟滚动和增量更新，避免600个仪表盘组件同时刷新把浏览器卡死。
（2）智能预警： 当Flink CEP触发规则，告警事件通过WebSocket主动推送到BI前端，在对应风机图标上高亮闪烁，同时弹出告警详情面板，包含异常时刻的振动波形截图和相关参数趋势。要求运维人员在BI界面上直接确认或升级告警，形成闭环。
（3）决策联动： 告警确认后，BI系统通过API自动触发工单系统、发送短信/钉钉通知给对应片区的运维工程师，并附带异常风机的位置、异常参数和初步诊断建议。这一步我们通常对接客户已有的EAM或MRO系统。
理论聊完，说一个具体的改造案例。2023年我们给河北某风电场的运维中心做BI实时化升级，条件不算好：老机型为主，控制系统品牌混搭，无统一授时体系，带宽受限。
这个风场有24台1.5MW风机，最老的机组运行超过11年。SCADA系统每10秒采集一次数据，CMS系统独立运行，只有本地存储没有联网。运维团队每天早上到中控室，打开SCADA客户端看一眼昨天的故障列表，然后开车去机位处理。从故障发生到人工发现，平均延迟4.7小时，齿轮箱故障的实际处理周期长达7天（要经过发现故障→汇报→开会讨论→联系厂家→安排备件→协调吊车等环节）。
由于预算有限，我们没有做全风机全测点的实时接入，而是做了精心取舍：
| 取舍项 | 做了什么 | 没做什么 | 原因 |
|---|---|---|---|
| 测点范围 | 每台风机只接16个关键测点（主轴轴承温度、齿轮箱油温/油压/振动、发电机前后轴承温度/振动、风速、功率） | 放弃全测点覆盖（每台约150个测点） | 关键测点覆盖85%以上故障模式；重点是把16个测点做到毫秒级质量，比150个测点全是秒级更有价值 |
| 振动频率 | 只接入CMS输出的特征值（通频振动、1X/2X/3X倍频幅值），不做原始波形 | 放弃2560Hz原始波形采集 | 原始波形对BI场景价值有限，且带宽和存储成本过高；特征值已足够支撑趋势分析和阈值告警 |
| 时钟方案 | 边缘网关加装GPS模块，统一授时 | 不改造风机本体PLC和CMS的时钟 | 在数据出口统一打时间戳，不改动已投运设备的固件，降低实施风险 |
| BI工具 | 用开源Grafana+自研WebSocket中间件 | 不采购商业BI产品 | 小项目预算有限，Grafana的可视化和告警能力已满足需求 |
改造上线后，系统运行了6个月，我拿到了下面这组对比数据：
告警响应时间：从4.7小时降到3.2分钟。 这个3分钟包括从Flink CEP触发告警到BI大屏高亮显示、钉钉通知推送到运维班长的全过程。还有优化空间，但相比之前的4.7小时已经是质的飞跃。
齿轮箱故障预警准确率：87%，误报率11%。 6个月内实际发生3次齿轮箱故障，Flink规则提前预警了其中2次（第3次是突发性断齿，振动信号只提前了2秒，不足以做出有效的提前预警）。误报主要来源于大风切出后的温度波动。
运维效率提升：月度非计划停机时长从41小时降到14小时。 核心原因是故障发现变早，备件协调和吊车调度可以提前计划。
以上案例是一个小型老风电场的改造方案，不能直接套用到新建的大型风场或海上风电场。下面给出不同情况下的带宽、存储、架构取舍建议，供你在做项目规划时参考。
建议方案：边缘网关+轻量级流处理+开源BI。 跟河北案例类似，重点做关键测点（每台10-20个）的毫秒级接入。流处理可以用Flink单节点部署，不需要上集群。BI端可以用Grafana+InfluxDB的组合，告警用Grafana Alerting就够了。总投资控制在30-50万内（含硬件部署和软件集成）。
不要追求： 全量数据存储、所有测点接入、机器学习预测模型。这类风场的设备老化，故障模式基本已知，重点是通过实时趋势跟踪已知故障的恶化过程，而不是探索未知的故障模式。
建议方案：标准化边缘网关+Flink集群+商业BI+时序数据库集群。 这个量级必须上Flink集群（3-5个TaskManager），因为数据量已经到了单节点扛不住的程度。BI建议用商业产品（如帆软FineBI），因为这类规模的运维团队通常有多角色协作需求，开源工具在权限、报表分发上支撑不够。时序数据库可以考虑TDengine集群版。
关键取舍： 振动数据只存特征值不存原始波形；告警规则分为两级，一级基于简单阈值（在边缘侧处理），二级基于趋势和模式（在Flink CEP处理）。这样分层可以避免大量无效告警涌入BI前端。
建议方案：完全标准化数据中台+云端Flink集群+BI+AI融合平台。 海上风场和大型陆上风场有条件从一开始就按数据中台架构设计。边缘层统一使用支持容器化部署的工业网关；流处理层部署在升压站或陆上集控中心的服务器集群；BI层不再是独立平台，而是嵌入到整体的数字孪生或智慧运维平台中。
这时候可以上机器学习： 但对于BI场景，机器学习的输出应该是“可解释的预警结论”（如“齿轮箱油温上升趋势偏离历史同工况下的正常区间，建议48小时内安排内窥镜检查”），而不是一个无法解释的异常分。BI前端需要展示预警依据（趋势图对比、历史同工况数据），而不仅仅是风险评分。
如果你正在规划或评估风电BI平台的实时化项目，我建议按以下顺序推进，而不是一上来就选产品、比价格：
有一个容易被忽略但致命的提醒：任何一个在BI大屏上能看到的数字，必须能在3分钟内追溯到原始传感器读数。如果运维人员质疑“你这个告警到底准不准”，你不能只给一个告警结论，而要能立刻展开告警时刻的原始数据曲线。这个“3分钟可追溯”原则是我们所有项目验收时必须通过的硬指标，也建议你在合同里明确写进去。
毫秒级接入不是炫技，而是为了让BI从“事后的统计工具”变成“实时的决策工具”。做到了，你收获的不只是一块漂亮的大屏，而是一个能让设备少停4小时、让运维少跑一半路的真正有效的系统。
我是某风电企业的IT负责人，我们尝试将风机传感器数据直接接入现有的BI系统，发现仪表板刷新非常慢，甚至导致数据库崩溃。请问除了数据量大，还有哪些容易被忽略的瓶颈？
从实战角度看，传统BI（如Tableau、PowerBI、帆软FineBI）的设计初衷是处理批处理数据，对实时流支持先天不足。主要瓶颈有三个： 1）写入侧：传感器数据通常通过JDBC/ODBC直接写入数据库，毫秒级写入会引发锁竞争和索引维护压力，导致写入QPS急剧下降。
我见过某个风电场每秒5万点写入，MySQL行锁导致写入延迟从2ms飙升到200ms。2）查询侧：BI查询通常是聚合查询，但传统数据库对窗口聚合支持差，要么全表扫描要么依赖物化视图，导致仪表板刷新需要数秒甚至分钟级。
3）语义层缺失：传感器数据是时间序列，BI平台的数据模型通常是维度建模，缺乏对时间序列原生支持。例如，要展示“过去5分钟每台风机的平均震动值”，需要写复杂的SQL窗口函数，性能极差。解决方向不是让BI硬扛，而是引入流计算层（如Flink）做预聚合，将毫秒级原始数据转化为秒级聚合指标，再推送到BI。
我们最终将数据管道改为“传感器→Kafka→Flink（窗口聚合1秒）→ClickHouse→BI”，BI只读聚合后的秒级数据，仪表板刷新延迟从15秒降至0.5秒。
我们部署了上千个振动传感器，发现不同风机数据包到达中心服务器的顺序经常错乱，而且有5%左右的丢包率。传统方法直接丢弃再补采成本太高，有没有工程上已验证的流处理策略？
乱序和丢包是工业物联网的常态。我当时的方案分三步： 1）数据打上GPS硬件授时时间戳（而非服务器接收时间戳），在Flink中设置允许乱序延迟（allowedLateness）为10秒，并基于事件时间处理窗口。2）针对丢包，使用侧输出流（side output）记录丢失的序列号，定期触发补采请求。
注意不要用简单的“补上一条”，实际做法是维护每个传感器的时间戳进度表，当检测到某风机超过30秒无数据时，通过OPC UA反向读取该传感器缓存的历史数据。3）对于少量随机丢包（<1%），采用线性插值补全，但不是所有场景都适用。
例如，温度变化平缓可以用插值，但振动冲击信号插值会丢失故障特征，宁可标记为缺失。最后我们搭建了实时监控看板，展示每个传感器的数据质量指标（迟到率、丢包率、补全率），一旦超过阈值自动告警。这个方案让数据完整度从94%提升到99.5%，且避免了因乱序导致的错误诊断。
老板要求BI不仅能看历史趋势，还能在风机出现故障前提前报警。但数据显示毫秒级波动太大，直接设置阈值容易误报。请问有没有实际落地的做法？
这是从“描述性分析”到“诊断性/预测性分析”的升级。我负责的项目中，我们采用了复杂事件处理（CEP）引擎（Flink CEP）。具体做法： 首先，定义故障模式规则，比如“振动值在10秒内连续超过5次阈值，且温度上升速率>2℃/min”。这比单点阈值灵敏得多，误报率降低了70%。
其次，BI平台需要支持主动推送而非被动请求。我们在FineBI中自定义了JavaScript插件，通过WebSocket订阅CEP输出的实时事件流。当检测到风险事件时，BI仪表板自动高亮该风机，并弹出诊断卡片，显示相关指标趋势和可能原因。同时，自动触发企业内部IM告警。
关键经验：规则不是一次性写死的，而是通过BI平台的数据回馈迭代。我们开发了一个“告警规则管理”仪表板，让运维人员可以在BI界面上调整阈值和组合条件，后台自动生成CEP规则。这样做的好处是，非技术人员也能参与调优。经过3个月迭代，我们提前发现轴承磨损的准确率达到85%，平均提前预警2小时。
我们团队技术栈不深，预算有限。网上方案鼓吹Flink+Kafka+ClickHouse+BI，但实际落地复杂度高。是否有更轻量级的替代方案？适合风电企业初期的方案是什么？
选型要看业务阶段和数据规模。我的建议是分三步走： 第一步（日数据量<10亿点）：不需要上全栈流计算。直接使用支持时序数据库的BI工具。例如，帆软FineBI对接TDengine，TDengine自带的连续查询功能可以自动将毫秒级原始数据降采样为分钟级聚合表，BI直接读聚合表。
我们初期这样部署，成本极低，只需一台服务器。第二步（10亿~100亿点）：引入Kafka作为缓冲，但计算层仍可用TDengine的流计算或简单Flink窗口聚合。这里有个坑：很多人一上来就上Flink+ClickHouse，但ClickHouse对实时更新支持较弱，容易产生写入冲突。
更好的搭配是Kafka→TDengine（时序库）→BI，TDengine原生支持窗口聚合、降采样、插值，且写入性能极高。第三步（100亿点以上）：才需要Flink+ClickHouse/StarRocks的成熟方案。
关于BI选择：如果团队有Java开发能力，FineBI的可扩展性较好，能自定义WebSocket接收。如果追求快速，使用Grafana搭配Prometheus或InfluxDB也能实现实时监控，但Grafana偏监控，不太适合复杂维度分析。
总之，不要盲目追求“毫秒级全响应”，先梳理核心业务场景（如哪些指标需要实时告警，哪些只需要分钟级趋势），然后选择对应技术栈。我们最终采用了混合架构：热数据（最近1小时）走实时流展示，冷数据用批处理入库，成本降低40%。
读者评论
作为曾经踩过时间戳不对齐坑的运维工程师，这篇文章说的‘先准再快’太真实了。我们风场之前也是振动和温度数据差好几秒，搞了一堆误报警。关键不是堆Flink，而是边缘侧先把时间戳重打。建议做实时化的同行先把协议梳理清楚，不然数据管道再快也是垃圾进垃圾出。
技术架构师视角：文章对‘BI不需要单点毫秒级刷新’的论证很扎实，分组柱状图那张100ms到5s窗口的准确率对比很有说服力。但我觉得成本控制部分还能再展开，分层存储7万对81万的数据确实亮眼，但边缘网关的硬件投入和维护成本没有算进去，实际落地压力可能更大。
我是BI厂商的技术支持，客户经常要求‘毫秒级实时大屏’，看完这篇我有了反驳依据。最启发我的是CEP主动推送代替频繁拉取的改造思路，我们碰到过类似API打满的问题。文章提醒了我：BI的实时方案不能只依赖工具本身的‘拉’模式，要和流计算深度配合。
项目管理角度：这个方案很务实，不是一味追快，而是强调工业语义标准化和分层存储。但想请教：边缘网关的协议适配和高频数据的时间戳重打，对现有风场改造来说，硬件和软件成本大概增幅多少？另外，500MW以上集群化部署，边缘层的算力和可靠性是否有案例支撑？
文章里‘数据语义化’那段点醒我了。我们团队之前把SCADA和CMS的数据硬拼字段名，结果发电机前轴承温度永远对不上。后来才发现叫法不同、含义也不同。Flink+Kafka确实不难，难的是统一设备编码和数据字典。建议同行在启动BI项目前先把这一步做扎实，少走半年弯路。
