我见过最贵的仪表板，是一块投在项目作战室85寸大屏上、永远停留在“主体结构封顶”里程碑节点、亮着绿灯的进度看板。封顶前三天，那盏绿灯依然稳稳地亮着，直到现场监理在会上说了一句：“三层后浇带还没封闭，塔吊拆除通道过不去。”那块屏的数据源，是一张两周前手动更新的Excel表。

那是我第一次强烈地意识到，在建筑项目的进度管理中，BI仪表板对里程碑节点的可视化，最大的敌人不是技术，是“数据表演”。真正有价值的可视化，不是让人一眼看去觉得“项目很健康”，而是让人一眼就能找到“哪里马上就要出问题”。

这篇文章不是讲怎么画甘特图、怎么做进度条，也不是某家BI厂商的产品白皮书。它来自我亲身跑过、看过、复盘过的十几个施工项目，从总承包方的数字化驾驶舱，到业主方项目管理办公室的周报仪表板。我会把踩过的坑、验证过的判断逻辑、可以立即落地的设计方法，掰开揉碎讲一遍。读完你能带走的，是一套可以马上用在下一个项目的里程碑可视化搭建决策框架。

一、核心结论：里程碑可视化不是“画进度”，是“画因果”

大多数人对“里程碑可视化”的理解，从根上就歪了。项目启动会上，数字化团队或BI实施方往往会被要求：“把里程碑节点在仪表板上展示出来，领导要看整体进度。”于是产品经理打开BI工具，拖一个甘特图，绑上计划开始、计划完成、实际完成三个字段，颜色区分一下状态，交付。

这张图能看吗？能看。有用吗？几乎没有。因为真正的里程碑延误，从来不是因为“没画出来”，而是因为在它发生之前，没有人能看到导致它发生的因果链。

一句话概括我这几年反复验证过的核心结论：

BI仪表板对里程碑节点的可视化，其核心价值不在于展示“完成了没”，而在于揭示“什么正在让它完不成”。

当我用这个结论回过头去审视那些“看起来很好、实际没什么用”的仪表板时，发现它们几乎都踩了同一个坑：把里程碑当成一个独立的“点”来展示，而忽略了它是一连串前置条件的“果”。

比如“地下室出正负零”这个里程碑，在普通仪表板上就是一个节点标记，状态写着“进行中”或“已完成”。但真正决定它能不能按期完成的因素散落在各个系统里：土方开挖的日出土量有没有连续一周达标？底板钢筋的进场检验有没有滞后？基坑监测的沉降速率有没有触发预警？这些信息不在仪表板上，里程碑的状态就是一个没有根的数字。领导看到绿灯，不代表没问题，只代表还没人把问题输入那张Excel。

所以，在开始任何仪表板搭建之前，请先把这个认知刻进团队的共识里：里程碑可视化的对象不是节点本身，而是驱动节点状态变化的前置指标网络。后面的每一节，都是围绕这个核心结论展开的具体做法、避坑指南和取舍判断。

二、真实场景：同一个里程碑，三种完全不同的“可视化命运”

用一个真实的项目场景来展开。2022年我参与了一个大型医院建设项目，总建筑面积约28万平方米，总工期36个月。项目总控计划定义了7个一级里程碑节点，其中最关键的一个是“主体结构全面封顶”，这个节点一旦延迟，后续幕墙、机电、精装修的全部工作面交接都会被顺次挤压。

很有意思的是，在这个项目上，同一个里程碑节点，先后经历了三种截然不同的“可视化阶段”，恰好对应了大多数建筑企业踩坑，反思，修正的完整路径。

1. 第一版：“静态里程碑报表”

项目开工后的前8个月，项目部的做法是：计划工程师每月用Project更新一次进度计划，把实际完成日期填进去，生成一张里程碑对比表，截图贴在月报PPT里，投在全过程咨询的例会上。

这张表能看出什么？它告诉你“主体结构封顶原计划2023年6月30日完成，截至本月尚未完成”，仅此而已。至于为什么一个本该在三个月前就吊装完成的钢结构连廊迟迟没有动静，表上看不出来。要追问原因，得翻出三家钢结构分包商的进场记录、加工厂的排产计划、设计变更的签字日期，再分别在钉钉群、微信群和纸质联系单里拼凑答案。这个过程通常在例会结束后持续三到五天，等把原因找到，下个月的例会已经开了。

这个阶段的本质是：里程碑有了记录，但没有观测。数据是滞后的、颗粒度是月度的、因果关系是断裂的。我在复盘笔记里写了一句：“这不是仪表板，这是里程碑的墓碑，等状态更新上去的时候，延误已经死了，救不回来。”

2. 第二版：“过度视觉化”的BI仪表板

项目进行到第10个月，业主方引入了一家BI实施团队，要求搭建“集团级项目驾驶舱”。实施团队在需求量调研阶段把各部门叫到一起，收集了厚厚一叠指标需求，最后交付了一个视觉极其炫酷的仪表板：动态粒子背景、3D旋转的建筑模型、仪表盘式的完成百分比、红黄绿三色交通灯、滚动的预警弹窗。

第一次演示时，所有人都说“好看”。但上线后的第二周，问题开始暴露。项目总工发现仪表板上主体结构封顶的完成率显示87%，但实际上几个关键分区的混凝土浇筑因为泵车调度问题已经停滞了四天。质问信息化部门，得到的答复是：“数据源是周报，跟现场差一周左右，可以手动刷新。”更致命的是，那个3D建筑模型上的颜色变化，依据的是“计划产值完成率”而非“实体进度”，一个只是把合同额计入了、但混凝土还没浇的楼层，在模型上显示的是绿色。

这一版的教训极其深刻。它完美复现了我在文章开头说的那个“最贵的仪表板”：视觉上无懈可击，决策上毫无用处，甚至在关键节点上产生了误导。后来复盘时，项目总监说了一句被我反复引用的话：“我要的不是好看，是要在我签字之前告诉我别签。”

3. 第三版：锚定前置指标的“预警型仪表板”

主体结构封顶这个节点被延误之后，项目团队痛定思痛，在后续“机电系统综合调试”这个里程碑上重构了可视化逻辑。这次他们没有从“展示完成率”出发，而是先坐下来追问：什么样的前置信号，能预判这个节点可能出问题？

结论是四项：

1. 高压开关柜的到货验收时间，这是调试启动的硬前提，到货延迟则调试必然延迟。
2. 变配电房的土建交安条件，地面、墙面、防火门是否达到设备安装标准，任何一个不满足都会卡住进场。
3. 调试方案的审批通过日期，方案未批，送电申请无法提交。
4. 智能化系统的接口协议确认，BAS和电力监控系统之间的通讯协议如果未锁定，联调会直接卡死。

这四项指标，没有一项是“机电系统综合调试完成率”，但每一项都决定了它能不能按期完成。新的仪表板把四组前置指标全部接入，用红黄蓝三色标记各自的偏差状态，并为每一项设置了预警阈值：高压开关柜到货距离计划日期不足7天且未发运，自动变红；变配电房土建验收事项中任何一项未完，本周状态直接置红。

这个版本的效果是立竿见影的。仪表板上线第三周，高压开关柜因为供应商排产调整即将延迟的信息就触发了红色预警。项目团队在预警发生后48小时内启动了备选供应商的洽谈，最终把延迟控制在5天以内，没有传导到里程碑节点。

从同一个项目、同一个团队、同一个BI工具，但三版截然不同的里程碑可视化结果中，可以提炼出一个通用规律：

这张表真正想说的不是技术选型，而是决策心智模型的变化：前两版都在“向后看”，第三版才做到了“向前看”。这才是BI仪表板对里程碑节点做可视化的本质意义，把项目管理的决策时间轴，从事后挪到事前。

三、常见误区：为什么大多数项目仪表板都活不过第三次例会

在我接触过的建筑项目中，超过六成的BI仪表板在首期上线后的三个月内就不再被打开。剩下的四成里，还有一半沦为“领导来访时才点亮的大屏背景”。这个数据来自我和12位总包方项目经理、5位业主方工程总监的非正式调研，样本量不大，但高度一致。

仪表板“短命”不是偶然的，背后有三组系统性误区。这些误区都不是技术问题，而是认知问题，纠正起来比写一行SQL难得多。

1. 误区一：用“展示思维”替代“管控思维”

这是最常见的致命误区。设计仪表板的时候，需求方的第一反应往往是：“给我看看整体进度”、“让我知道现在到哪了”、“搞个大屏，好看点的”。这些需求描述有一个共同特征：它们的出发点是“看”，不是“管”。

展示思维的仪表板有一个鲜明的特征：图表类型越丰富，决策信息越稀薄。饼图看分包产值占比，柱状图比月度完成量，环形图展示各工区进度，每一张图单独拿出来都正确，拼在一起却回答不了任何一个管理问题。

管控思维则完全不同。它只追问三个问题：哪个节点即将失控？谁负责把它拉回来？留给我干预的时间窗口还有多久？这三个问题定义了仪表板的全部信息架构，其他数据哪怕再漂亮，只要不能服务于这三个问题，就果断砍掉。

一个可执行的判断标准是这样的：如果你的仪表板需要让看的人自己在脑子里组装因果关系，那它已经失败了。好的里程碑仪表板，应该让看的人第一眼就知道“我现在最该关注什么”，而不是“让我来看看这些图都说了什么”。

2. 误区二：数据粒度太粗，丧失预警时间窗口

以“周度更新”为主的里程碑仪表板，在预警能力上形同虚设。道理很简单：一个关键工序从出现偏差到可以肉眼观测，通常只需要3到5天；如果数据更新的频率是7天，等仪表板发出预警时，最佳纠偏窗口已经过去了。

更隐蔽的问题是粒度不匹配。很多仪表板的里程碑数据是从月报或周报汇总而来，但驱动里程碑的前置工序的波动周期是以“天”甚至“小时”为单位的。比如连续墙施工的日成槽数量、钢结构构件的日到场车次、机电管线综合的日完成平方米数，这些指标的波动如果能被日度捕捉，足以在里程碑节点出现问题前7到14天发出早期信号。但如果被压扁成周平均值，所有波动都被抹平了，信号丢失殆尽。

有一次我问一个项目经理：“你的仪表板上周显示钢结构进度正常，但实际上钢柱到场延误了五天，为什么没触发预警？”他看了一眼数据源配置，苦笑着回答：“因为这周的进度数据，用的是‘本周计划产量’，不是‘实际到场量’。”一个字段名的差异，让整个预警体系完全失效。

3. 误区三：试图用同一块仪表板同时服务三类完全不同的用户

建筑项目的干系人极其复杂。业主方工程副总关心的是拿地到开业的整体工期有没有风险，总包方项目经理关心的是下个月的产值能不能足额完成、关键节点要不要发起赶工，而分包商的现场负责人只关心一件事：我的工作面什么时候移交给我，有没有人拖在我前面。

这三种人看同一块仪表板，注定有两种人觉得“信息太多”，有一种人觉得“信息不够”。这不是设计问题，是根本不该这样做。

真正有效的里程碑可视化，一定是有明确单一用户角色的。如果预算和团队精力只够做一块板，那就锁定那个在组织结构中承上启下、对工期延误最有切肤之痛、且有权限调动资源纠偏的角色，通常是总包项目经理或者项目执行经理。以他为唯一用户来设计信息密度、预警阈值和交互路径，比兼顾所有人最终谁都不满意要强十倍。

我用表格来对比一下三类用户对里程碑仪表板的核心诉求差异：

千万不要试图把三张板合成一张。这是无数项目仪表板项目失败的起点。

四、专业判断逻辑：如何构建一个“可预测延误”的里程碑可视化体系

有了前面两节的教训打底，这一节开始进入方法论的核心地带。我要讲的不是某个BI工具的操作步骤，而是一套可以脱离任何特定软件平台独立存在的判断逻辑。你用FineBI、Power BI、Tableau或者简道云都可以实现，关键是你脑子里有没有这套框架。

1. 前置指标识别：从里程碑倒推可观测信号

这套逻辑的起点是一个简单但很少被认真执行的步骤：把每一个一级里程碑节点拆成一张“前置条件清单”。

具体做法如下：

1. 召集项目总工、生产经理、各专业负责人，围着一张白板。
2. 在正中间写下里程碑的名字，比如“制冷机组单机试车完成”。
3. 向左画箭头，追问：“要让这件事发生，先决条件是什么？”不允许回答“按时完成”，必须回答到具体可验证的事件。
4. 一直拆到前置条件可以用数据定量描述为止。

以“制冷机组单机试车完成”为例，拆解结果如下：

• 前置条件①：制冷机组本体安装就位，判断指标：设备开箱验收单签字日期。
• 前置条件②：冷却水管路冲洗打压合格，判断指标：冲洗打压记录签字确认日期及是否合格。
• 前置条件③：配电室正式送电，判断指标：送电调度令的下达日期。
• 前置条件④：控制系统接线完成，判断指标：接线检查点位通过率。
• 前置条件⑤：润滑油系统注油完成，判断指标：注油记录表填写并质检签字。

拆完之后你会发现一个惊人的事实：这五个前置指标中，只要有两个出现超过3天的延误，试车里程碑就几乎必然延误。而它们每一项的延迟信号，在最终的“试车完成率”仪表上都是完全不可见的。

这就是前置指标网络的核心价值：它把“里程碑能不能按期完成”这个问题，从一个模糊的主观判断，变成了若干个具体数据信号的逻辑组合。当五盏前置指示灯中有两盏变红，不需要任何经验判断，系统就应该自动触发预警。

2. 偏差等级设计：不要让所有风险都亮红灯

前置指标识别之后紧接着面临一个问题：偏差到多少才该预警？不回答这个问题，仪表板要么整天乱叫让人麻木，要么阈值太宽错过了窗口。

我的实操经验是建立一个三级偏差等级体系，和项目部的实际管理动作挂钩：

黄色“关注”这一级的设定非常关键。我在多个项目上观察到，如果只有红绿两色，人们会在潜意识里把黄色等同于绿色，反正还没变红，不用管。所以黄色必须绑定明确的管理动作（比如“48小时内提交方案”），否则形同虚设。

另外，上表中“且趋势未收敛”这个条件也值得单独拿出来强调。所谓“未收敛”，是指偏差还在扩大而非缩小。比如钢结构到货延迟了4天，但最近三天每天都有新的构件到场且数量递增，说明供应商已经在加速补货，这种情况可以不升级预警，保持黄色观察即可。与之相对，如果四天过去了没有任何补救迹象，那就是典型的“未收敛”，必须立即变红。

3. 数据源策略：宁可用80%准度的准实时数据，也不要用100%准度的月报

里程碑可视化最大的数据源陷阱已经在前文反复提及：有完美滞后数据，不如有粗糙及时数据。

建筑项目的数据环境本身就脏乱差。现场施工日志还在用纸质本子，材料验收单三天后才录入系统，劳务考勤数据月底才汇总，这些都是现实，不是靠一个BI项目就能改造的基础设施。但里程碑可视化不能等，项目不会等数据源打通了才开始延误。

我的折中策略是：对里程碑前置指标，强制规定至少有一路数据源满足日更新频率。这路数据源可以不完美，它可以是施工员每天晚上在简道云表单里填的当日完成量，也可以是监理在钉钉审批里留下的验收时间戳，甚至可以是微信群里的进场车辆统计截图，只要是每天能拿到、且偏差不超过20%的，就比一周后精确到小数点后两位的月报统计有价值。

一个可落地的标准是：里程碑仪表板的底层数据表中，至少70%的字段更新时滞不超过48小时，才能支撑有效的预警机制。如果你的团队做不到，那就先把里程碑节点数量砍到三个，集中资源保证这三个节点的数据新鲜度，不要贪多。

五、具体案例：两个里程碑的可视化实战拆解

前面一直在讲框架和原则，这一节用两个具体的里程碑节点做完整的可视化拆解。每个案例都包括：前置指标识别、仪表板设计方案、预警规则，以及从实际项目中总结出来的踩坑经验。

1. 案例一：“屋面工程防水层施工完成”

屋面防水是一个非常典型的“被前置条件卡住而不自知”的里程碑。表面上看，防水施工本身只需要几天时间，铺卷材、做节点处理、闭水试验，流程清晰。但屋面防水有一个极其特殊的属性：它是整个屋面系统中被夹在中间的工序，上下左右都有前置依赖。

下面是这个里程碑的前置指标拆解：

仪表板设计方案：不展示“屋面防水完成百分比”这个指标，因为它没有预警意义，一旦这个数字开始动了，防水已经开始了，此前所有的延误都已经发生。取而代之的是六盏前置信号灯，以仪表盘形态排列在仪表板顶部，分别对应上表六项前置条件。任何一盏变红，防水施工就无法启动，里程碑自动触发预警。

从实际项目复盘中学到的一个重要教训是：天气预报这项前置条件经常被忽略，但它是屋面防水延误的第一大元凶。我做过统计，在南方梅雨季节开工的项目中，屋面防水里程碑的平均延误时间中，有将近40%直接归因于天气窗口不足。这就是“数据源不只在系统里，也在系统外”。很多BI实施团队不会想到去接气象局API，但这个接口可能是整个仪表板上投资回报率最高的一行代码。

2. 案例二：“消防验收通过”

消防验收是几乎所有建筑项目中最不可控的里程碑之一。它特殊在哪里？它不是一个纯粹的技术节点，而是一个技术与行政审批混合的节点。施工部分可控，但验收排期、整改周期、复验安排几乎完全取决于消防主管部门的时间和人力。

这个复杂属性决定了消防验收的可视化策略必须和纯施工节点完全不同。前置指标拆解如下：

在这个案例中，仪表板的设计需要区分“项目可控区”和“外部等待区”。消防设施安装、第三方检测、整改清零属于项目团队可控的，用常规前置信号灯展示；而受理排期、现场评定日期属于外部等待，用单独一个“行政审批状态追踪”模块来展示，目的是让管理层在看到延误时能准确判断：是内部没干完，还是外部没排到。这两种延误的应对策略完全不同，内部延误需要调资源赶工，外部延误需要沟通协调、甚至申请加速通道。

踩坑经验：不要把“检测报告出具”和“报告合格”混为一谈。我见过一个项目，仪表板上一直显示检测报告已出、节点正常，直到验收前一天才发现报告结论是“不合格需整改”。仪表板上只记录“报告出具日期”而忽略了“结论字段”，导致所有人被误导了一个多月。

六、不同情况下的行动建议与取舍

前五节提供了一套相对完整的方法论。但现实是，不是每个项目都有BI实施预算，不是每个团队都具备数据治理能力，也不是每个里程碑都值得做深度的前置指标可视化。这一节专门讨论“不同约束条件下的取舍策略”，帮助你在有限的资源内做更优选择。

1. 预算紧张：先用最小可行仪表板覆盖一个致命节点

如果你的项目没有专门的BI实施预算，或者只有一个人兼职做数据，不要泄气。一个只监控一个里程碑节点的Excel联动简道云表单，其决策价值远大于一个覆盖全项目但数据全是周报的大屏。

最小可行仪表板的方案如下：

1. 选出整个项目中如果延误会造成最大连锁影响的一个里程碑（通常是关键路径上的那个，比如主体结构封顶、送电调试、消防验收）。
2. 按第五节的方法拆出5到8个前置指标。
3. 数据采集用在线表单（简道云、钉钉OA、甚至腾讯文档在线表格），由责任人在每天下班前花三分钟填写。
4. 仪表板用Excel的条件格式做红黄绿信号灯，每天早上项目早会前刷新一次。

这套方案的总成本极低，两个半天可以搭建完成，但带来的预警价值远超成本。它的核心优势是没有借口不做，不需要IT团队配合、不需要打通系统、不需要申请预算，一个项目工程师用现有工具就能上手。

2. 多项目管控：建立通用里程碑模板，而非每个项目定制

对于同时管理多个在建项目的企业工程管理部或区域公司，每个项目单独设计仪表板显然不现实。这时的策略是提炼共性，容忍差异。

我的建议是先梳理出全公司范围内最常出现的、引起延误最多的3到5个里程碑节点类型（比如主体结构封顶、供电送电、消防验收、竣工验收），为每一种类型建立一套标准前置指标模板。每个项目上线时直接套用模板，只替换具体日期和责任人信息。

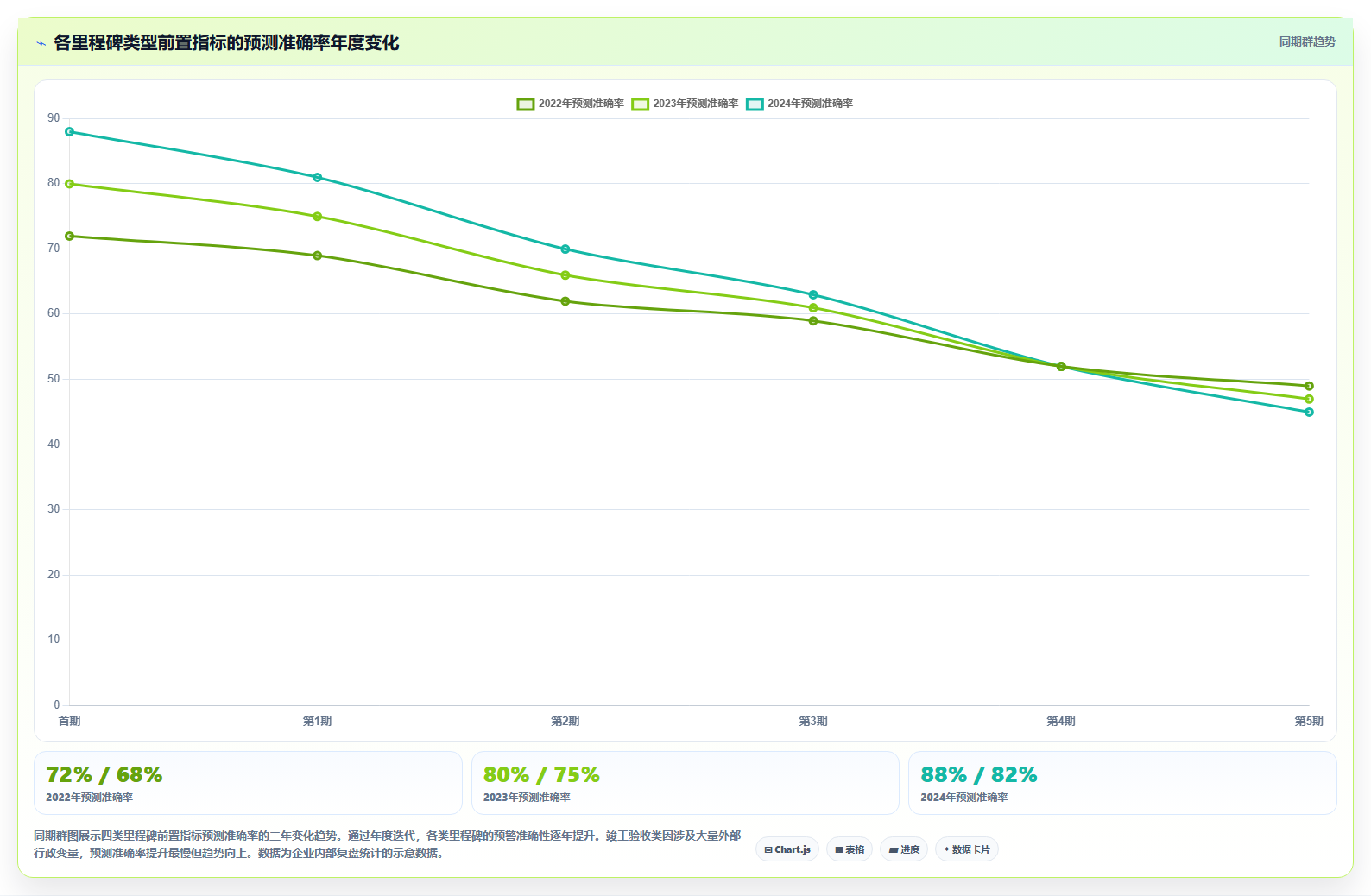

模板的维护采取“年度迭代”机制：每年年底根据当年各项目的延误归因数据，复盘哪些前置指标的预测准确率最高、哪些是指哪打哪的“垃圾指标”（老是报警但从不延误），在下一年迭代中保留高效指标、替换低效指标。

3. 有BIM模型的项目：BI与BIM的合理分工

现在越来越多的建筑项目在同时使用BIM和BI。一个常见的误解是“BI和BIM可以整合”，甚至有人试图在BIM模型上直接展示BI数据。实际操作下来，我的判断是：它们该各司其职，而不是强行融合。

BIM擅长回答的是“在哪儿”的问题：这个管道在什么位置、那个设备在哪个房间、碰撞发生在哪个标高。BI擅长回答的是“什么时候”和“为什么”的问题：这个设备什么时候到、为什么要延迟、影响的下一个节点是什么。

一个合理的分工是：BIM模型展示空间维度的进度状态，比如在做模型颜色方案时，把“已完成安装”“正在进行”“未开始”映射到模型图元上。而BI仪表板负责时间维度的风险和归因，展示里程碑节点的前置指标网络和偏差预警。

项目早会上，BIM模型用来定位问题在哪儿，BI仪表板用来解释为什么出问题以及下一个风险点是什么。两者各说各的语言，但加起来覆盖了“当务之急最需要知道的全部信息”。

4. 三个最重要的取舍判断

最后给出三个我反复在实践中用到的取舍原则。它们的共同特征是：反直觉，但高度有效。

取舍一：宁可裁掉80%的图表，也要保每一个图表都回答一个管理问题。

仪表板不是数据陈列馆。新上手时最容易犯的错误是“这个数据也有，放上去吧”。每增加一张没有决策导向的图表，就稀释了一分用户注意力。我的管理标准是：仪表板上的每一张图、每一个数字，都必须能在五秒内回答“所以呢？我该做什么？”如果回答不了，删掉。

取舍二：宁可预警阈值设紧一点，承受误报，也不要设宽了承受漏报。

在建筑项目里，误报的成本是一次多余的追问，漏报的成本是一次不可逆的延误。项目经理问分包“你这个没问题是吧？仪表板报警了”，对方答“放心没问题”，这通电话的成本是两分钟。但一个没被捕捉到的延误信号，可能意味着两周的工期代价和几十万的管理成本。所以黄灯阈值往紧设置，不用怕偶尔误报。

取舍三：可视化优先服务执行层，其次才是决策层。

很多BI项目的甲方期望仪表板优先给高层看，但其实真正能干预延误、在48小时内采取行动的人，是执行层，项目经理、生产经理、专业工程师。仪表板的设计应该以他们的使用习惯为第一优先级，而不是以汇报需求为导向。执行层觉得有用、天天看、愿意为它输入数据，这套系统就能活。高层一个月看一次的仪表板，早晚被弃用。

七、总结：把仪表板从“装饰件”变成“驾驶杆”

2018年我在第一次接触建筑项目BI的时候，一位项目总工问我：“你说这东西到底有什么用？”我当时回答了一堆数据整合、实时展示、管理精细化之类的词。他听完说：“就是说，它能帮我提前知道哪个节点会出问题？”我说是的。他说：“那你早这么说我就听懂了。”

六年过去了，这句话一直在校正我的判断。里程碑节点的可视化，归根结底只有一个检验标准：它有没有让项目团队在延误发生之前，就知道该出手了？如果答案是肯定的，哪怕仪表板只有Excel做的三盏信号灯，它的价值也远超一个斥资百万却只是一堆事后图表的BI大屏。

这篇文章的落脚点不是工具，而是决策习惯。任何一支项目团队，只要能在每周的生产例会上，把讨论的重心从“回顾上周发生了什么”挪到“预判下周哪个节点需要干预”，就已经在本质上完成了里程碑管理的数字化转型。至于仪表板用的是九数云还是FineBI还是Excel，根本不重要。

下一步该怎么做？不要从选工具开始。选最让你头疼的一个里程碑节点，关掉所有PPT和汇报材料，找两个最熟悉这个节点的人坐下来，像我第四节写的那样，从节点名字开始向左画箭头，拆出前置条件，找出可观测的信号，定义红黄绿的阈值。然后随便用什么方式，哪怕是微信群里每天早上手动发的三条信息，先跑起来。当这套逻辑被验证有效，再上BI工具、做自动化、建模板，都来得及。

里程碑不会等你把仪表板搭完才开始延误。你手里能用的最快手段，就是现在。
